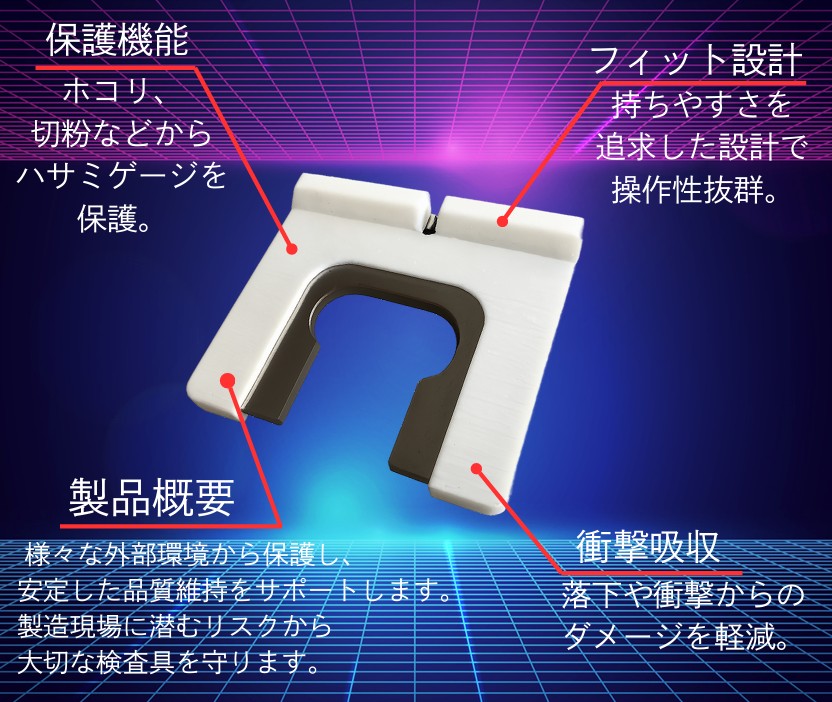

ハサミゲージカバー
株式会社小楠金属工業所ホームハサミゲージカバー
ハサミゲージカバー
【Grubber】
特許出願中
特願2025-163298
【素材】 TPU (熱可塑性ポリウレタン)
【ハサミゲージサイズ】

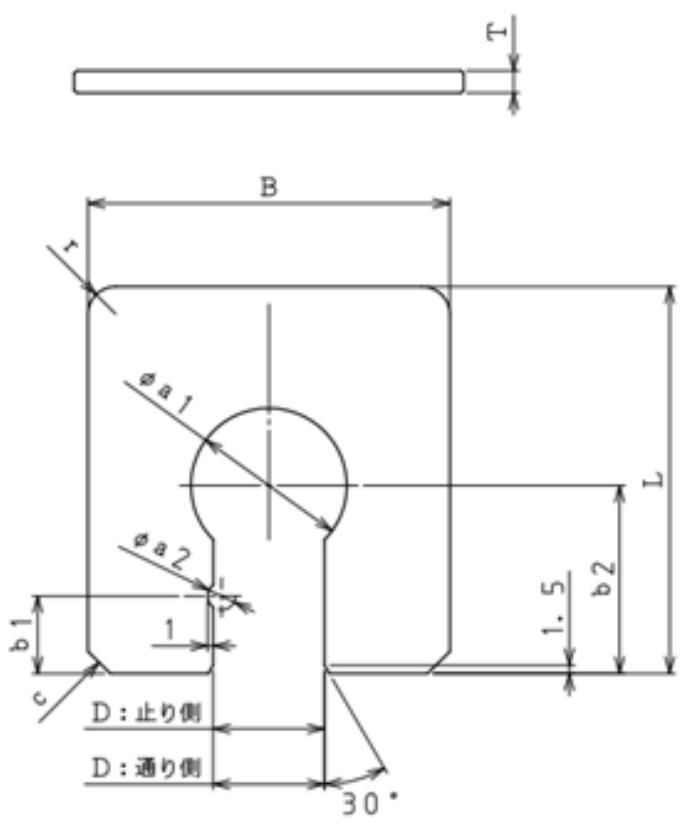

ハサミゲージの寸法.形状
【呼び寸法D : 3~30 】

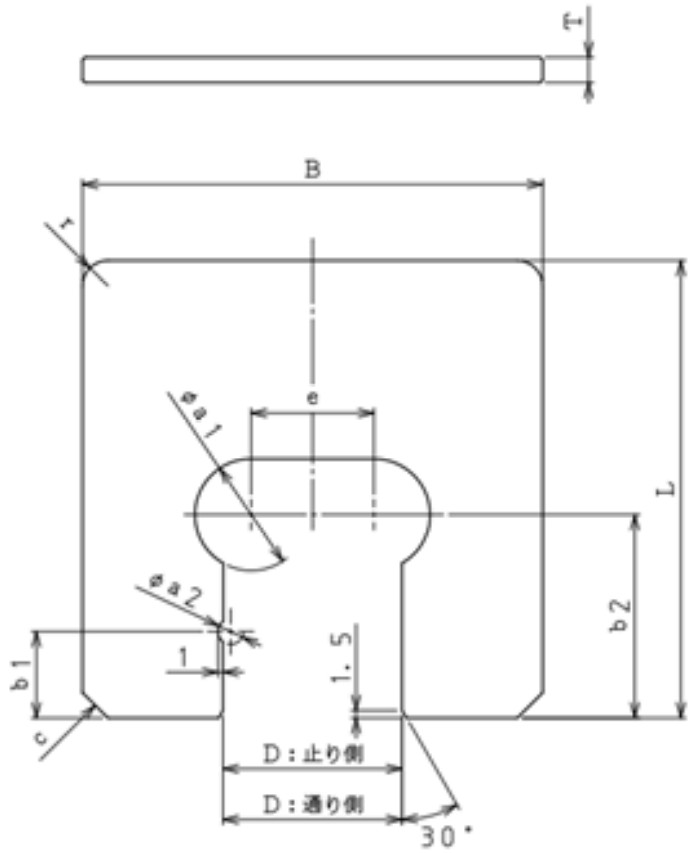

ハサミゲージの寸法.形状
【呼び寸法D : 30~50 】
| 呼び寸法D | B | L | T | b1 | b2 | a1 | a2 | c | r | e | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6を超え | 10以下 | 36 | 60 | 4 | 11 | 23 | 12 | 5 | 3 | 3 | - |
| 10を超え | 14以下 | 50 | 12 | 28 | 18 | 4 | 4 | ||||
| 14を超え | 18以下 | 60 | 70 | 13 | 32 | 25 | |||||
| 18を超え | 24以下 | 65 | 5 | 14 | 34 | 28 | 5 | ||||
| 24を超え | 30以下 | 75 | 80 | 15 | 36 | 34 | 5 | ||||
| 30を超え | 40以下 | 90 | 90 | 17 | 40 | 22 | 24 | ||||
| 40を超え | 50以下 | 110 | 100 | 19 | 43 | 28 | 30 | ||||
JIS B 7420 に準拠
ハサミゲージカバー 【カラー】

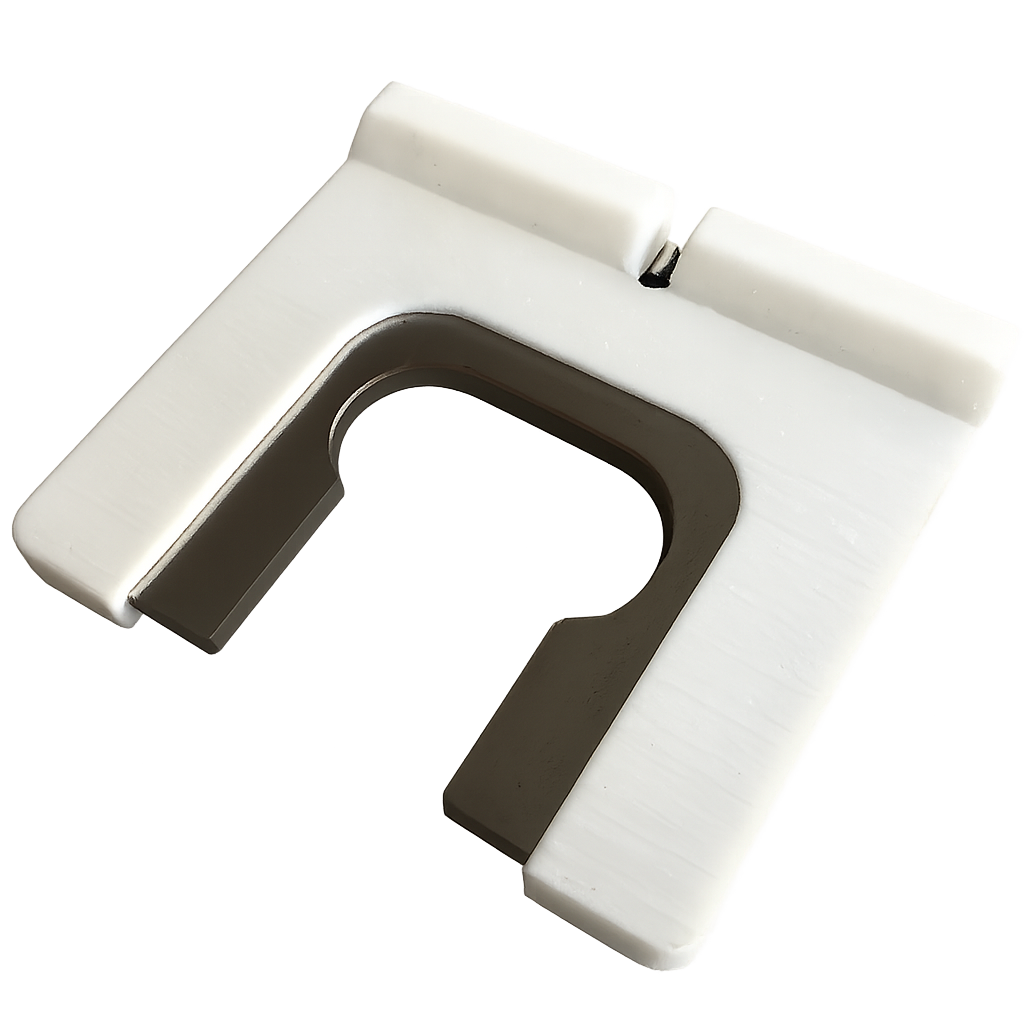

白

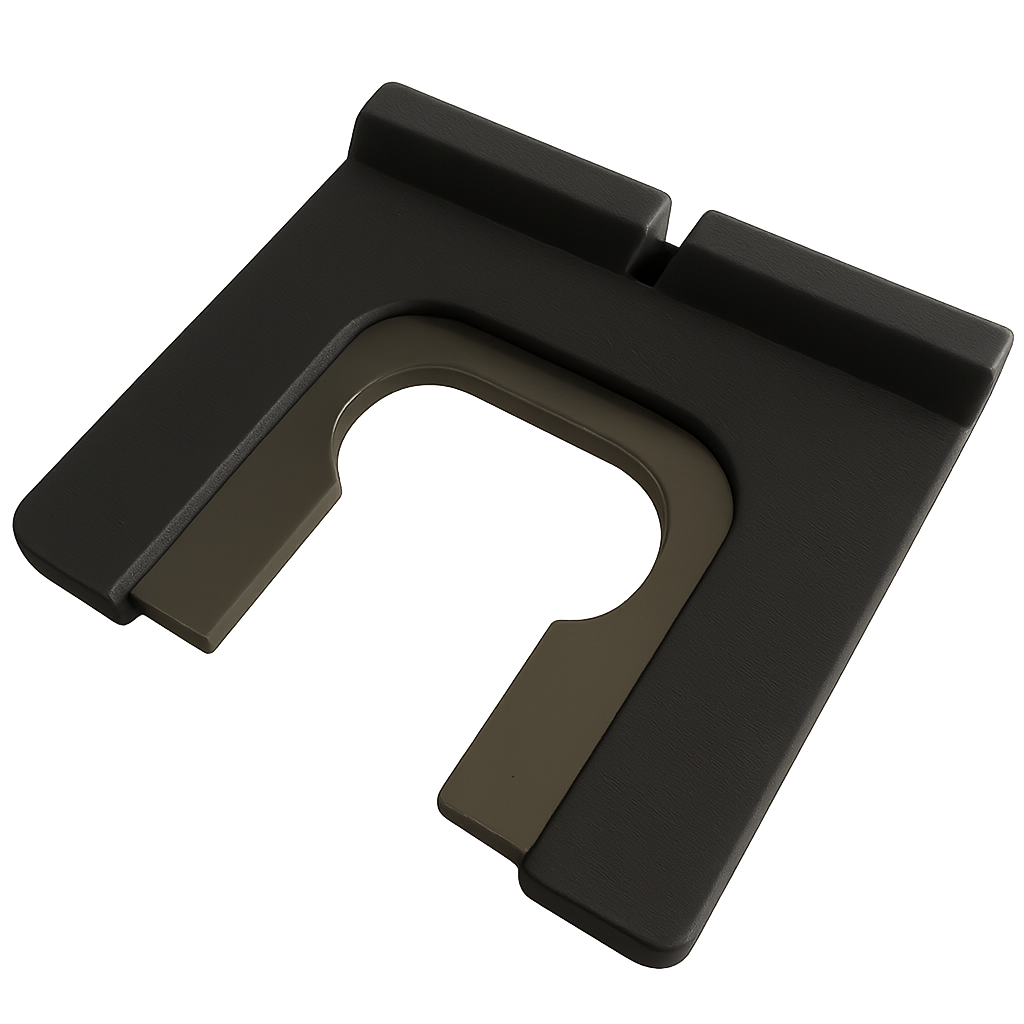

黒

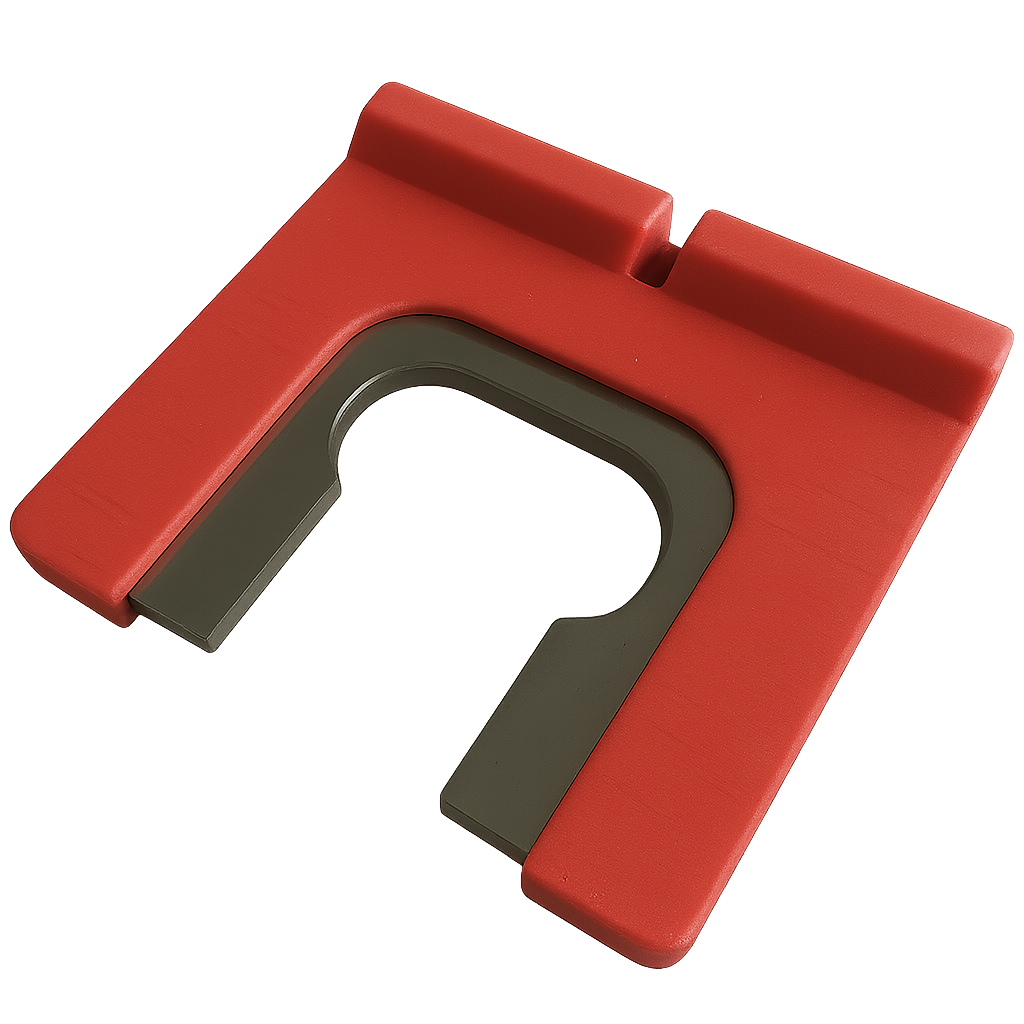

赤

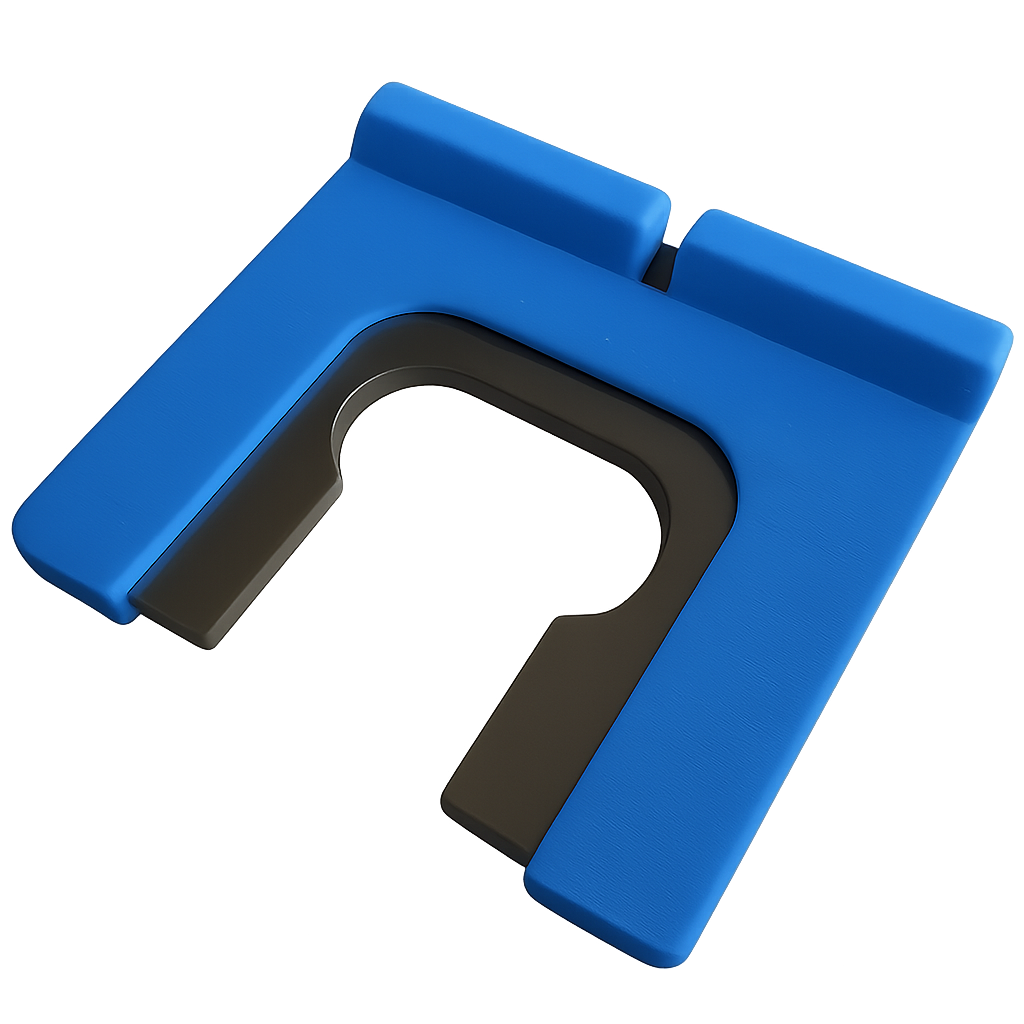

青

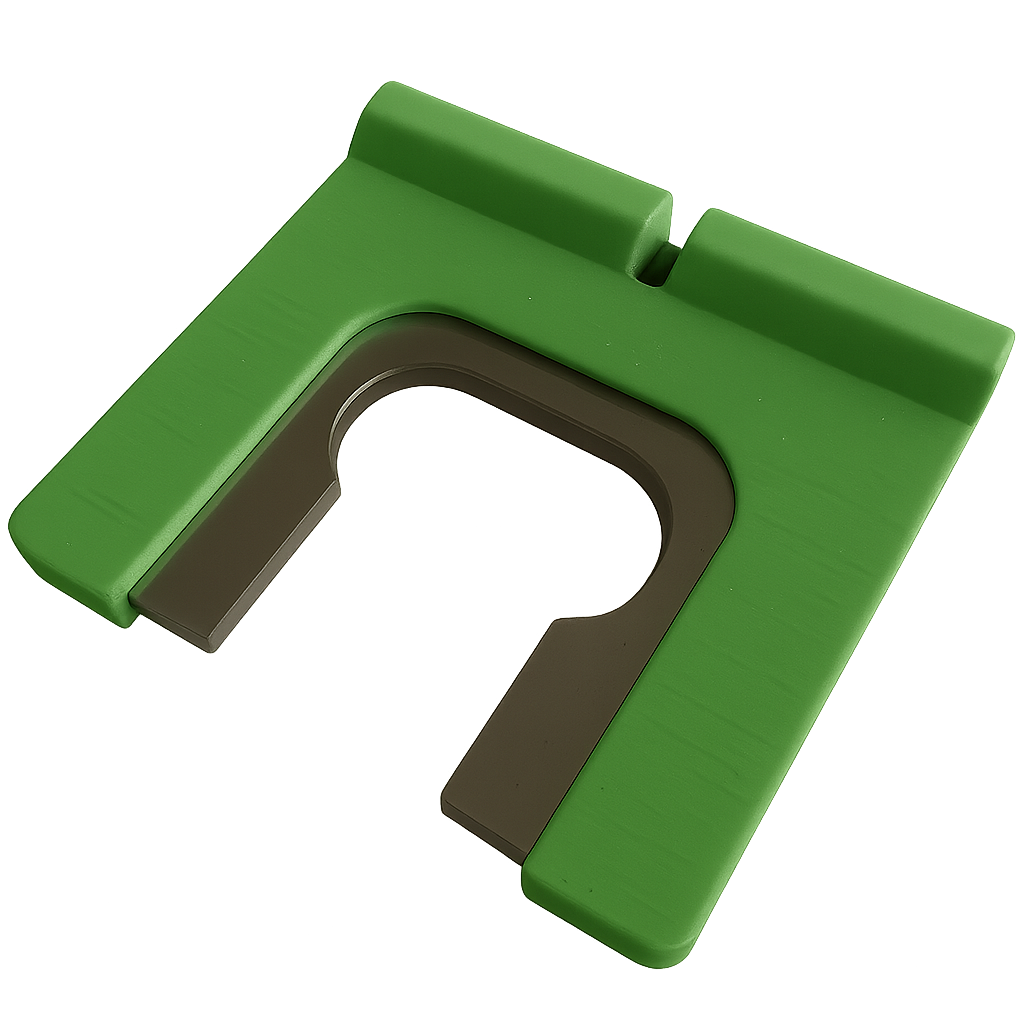

緑

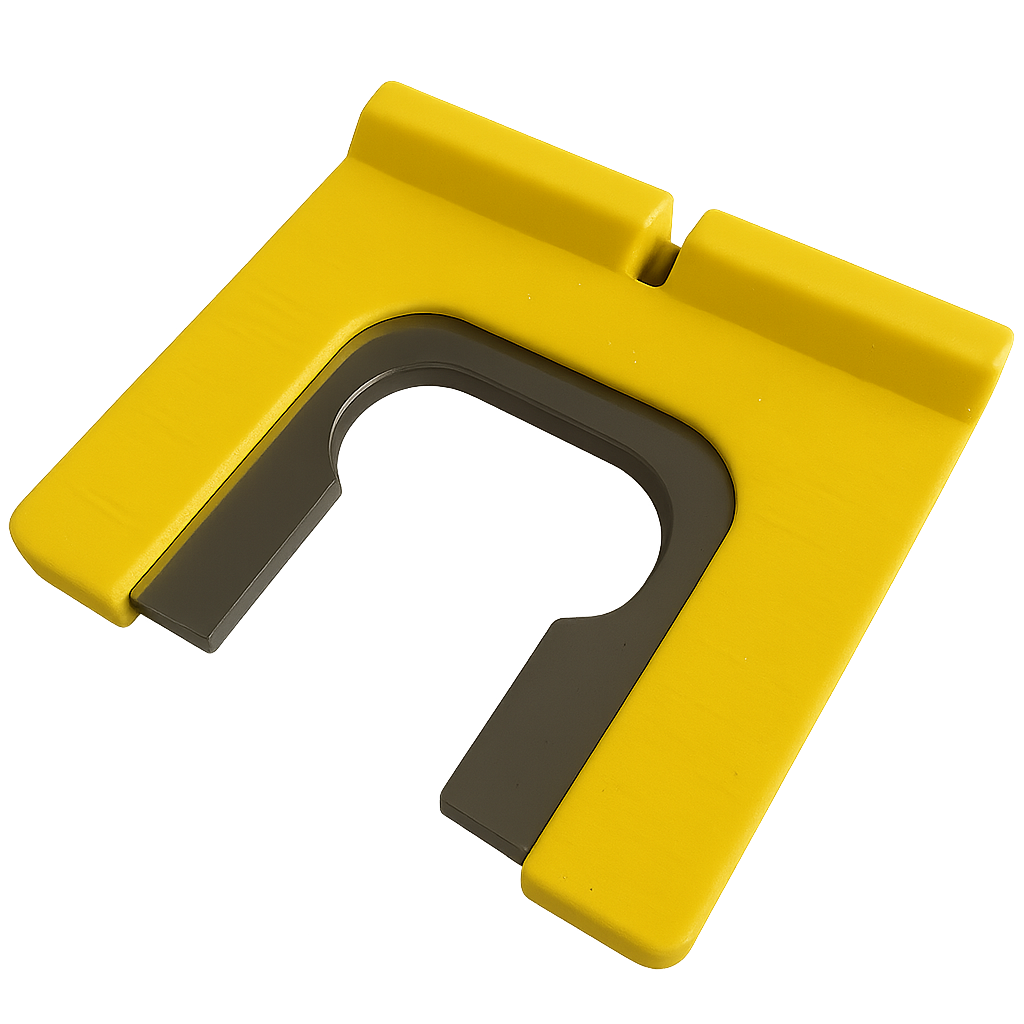

黄
ハサミゲージ校正識別用に使用できます

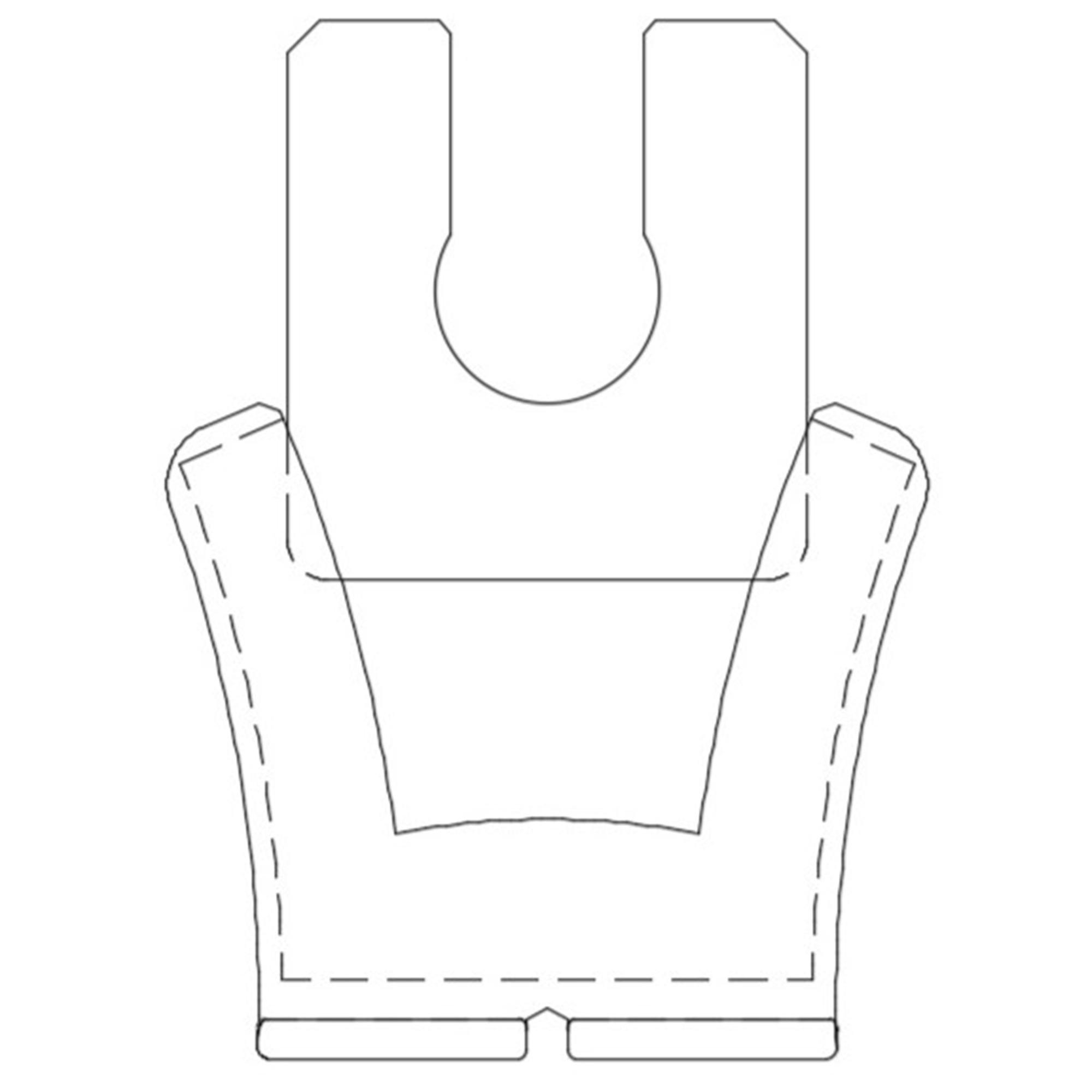

ハサミゲージカバー18-24 2D 取付図

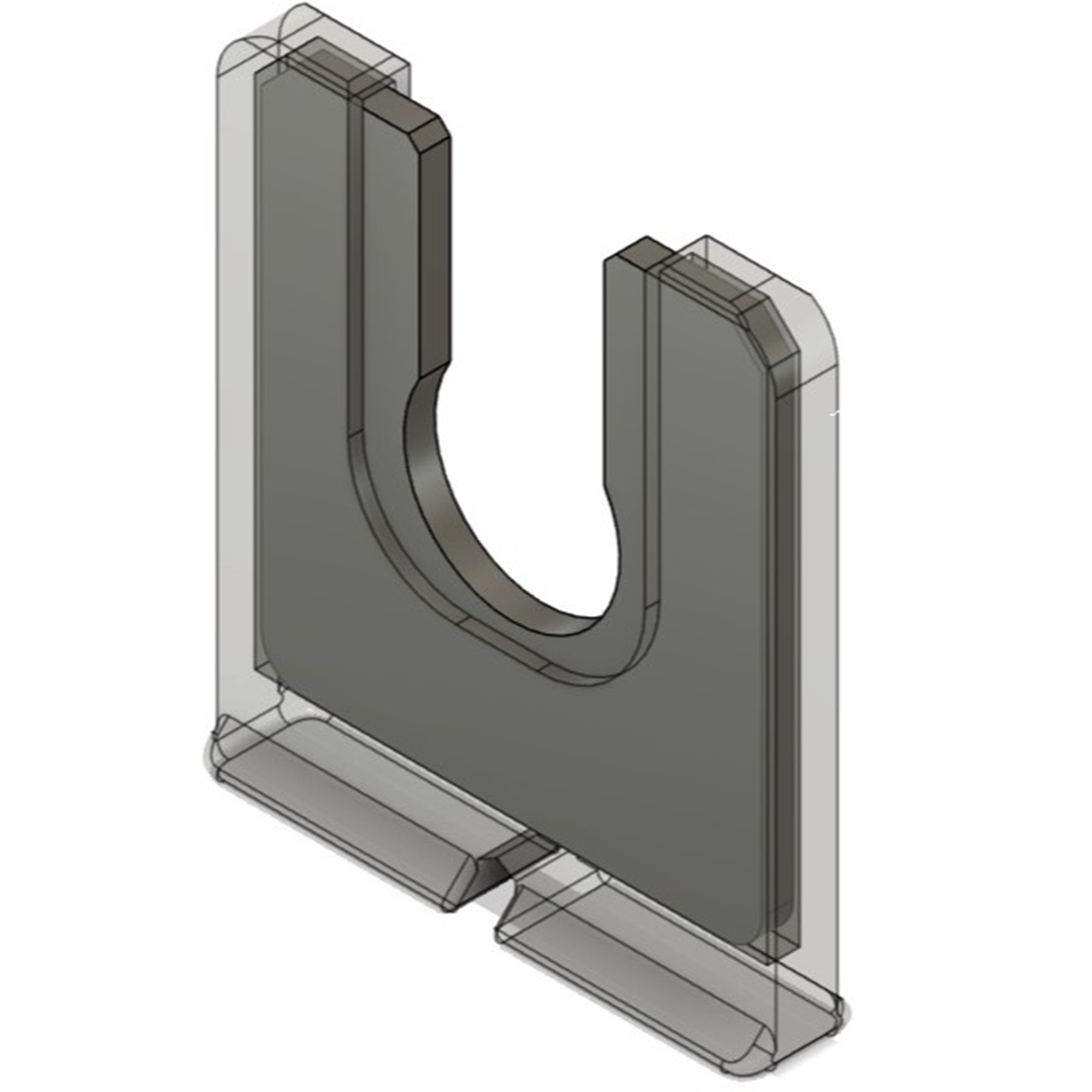

ハサミゲージカバー18-24 3D ゲージ有

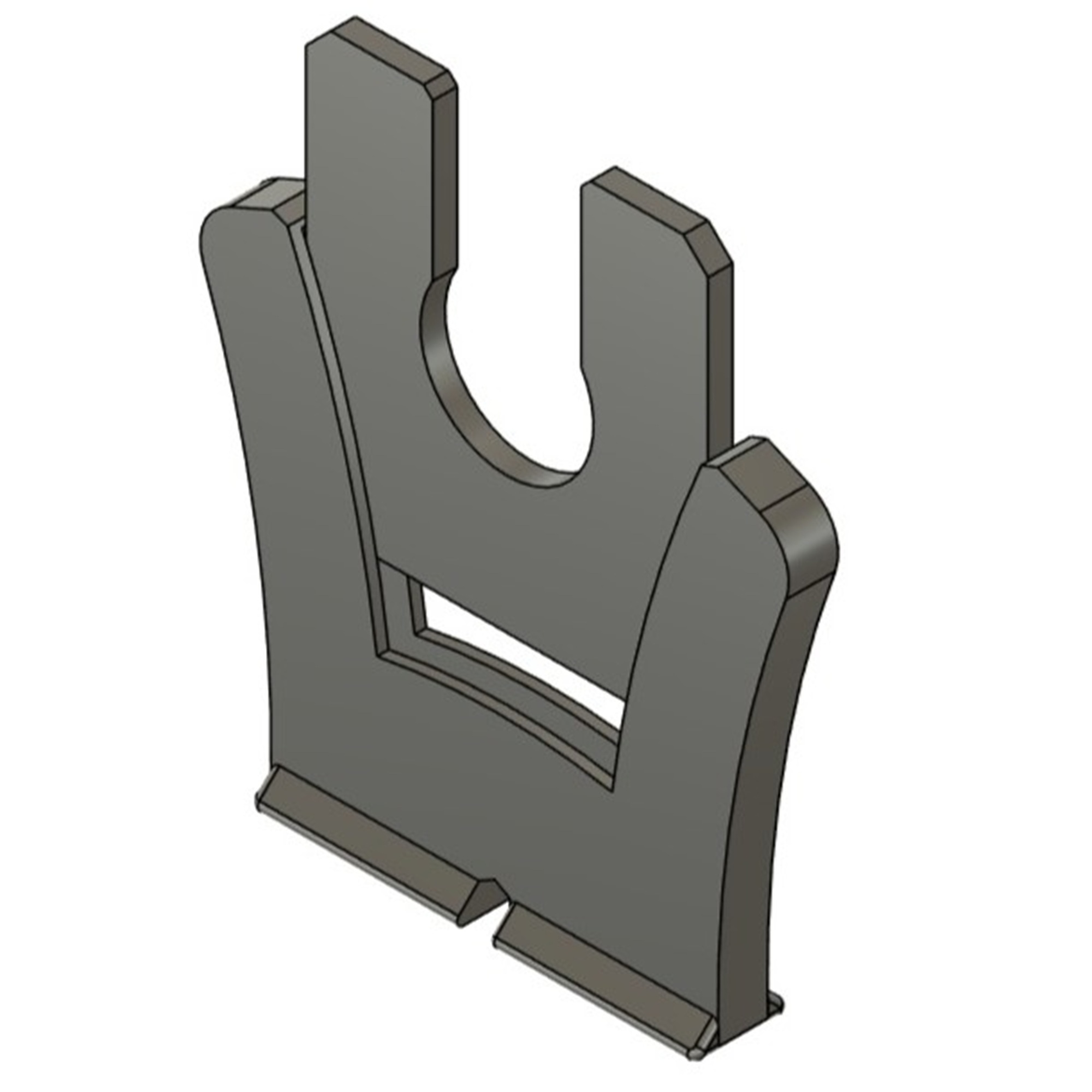

ハサミゲージカバー18-24 3D 取付図1

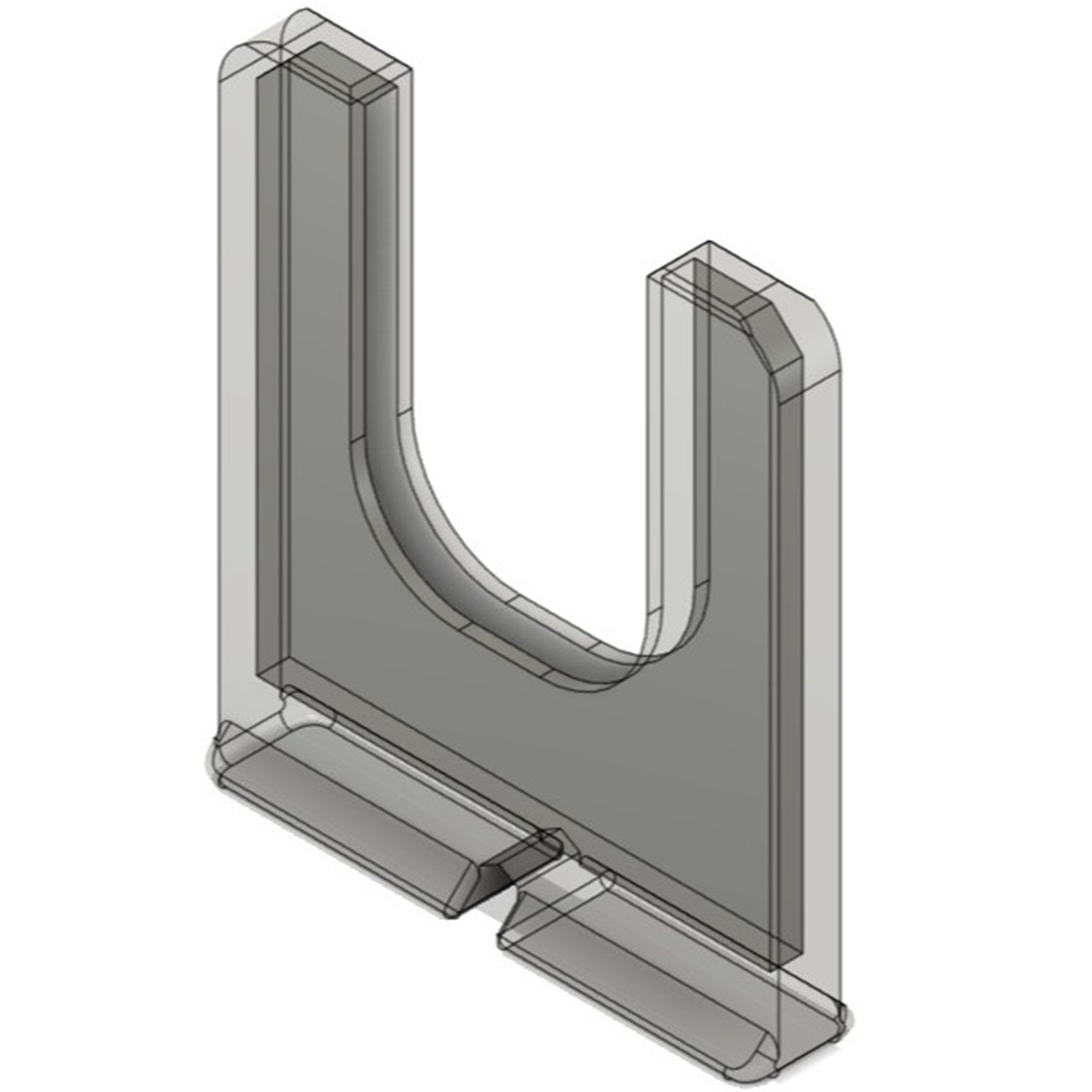

ハサミゲージカバー18-24 3D
